Đồng hồ đo áp suất được sản xuất nhằm phục vụ cho việc đo áp suất hoặc áp suất chất không của một số loại chất như: chất lỏng, khí,... Hiện nay trên thị trường có rất nhiều loại đồng hồ đo và tùy theo mục đích sử dụng, bạn có thể lựa chọn mẫu tương ứng. Ở bài viết bên dưới, kimthienphu.com sẽ giới thiệu đến bạn đồng hồ đo áp suất và các loại sản phẩm phổ biến thường được dùng trong công nghiệp sản xuất.

1. Tổng quan về đồng hồ đo áp suất

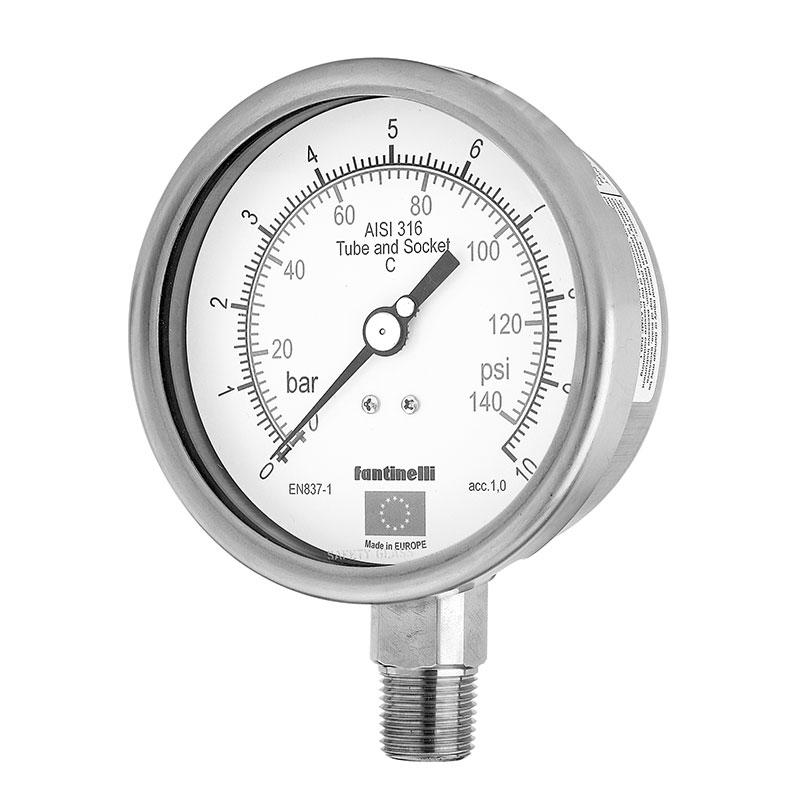

Đồng hồ đo áp suất còn được biết đến với các tên gọi khác như đồng hồ áp lực hoặc áp kế. Đây là một thiết bị cơ học cho phép đo áp suất chân không hoặc áp suất nội tại của một số loại chất như: chất lỏng, chất khí,...

Hiện nay có rất nhiều loại đồng hồ khác nhau và tùy theo nhu cầu sử dụng mà lựa chọn loại tương ứng. Tuy nhiên cấu tạo và nguyên lý hoạt động của các loại đều tương tự nhau.

1.1. Cấu tạo của mẫu đồng hồ

Một đồng hồ đo áp lực sẽ được cấu tạo từ các bộ phận sau:

Thân đồng hồ: Phần thân ngoài thường được làm từ hỗn hợp kim loại inox không gỉ, nhờ vậy có khả năng chống oxy hóa cao, tránh được sự ăn mòn từ môi trường.
Mặt đồng hồ: có ba chất liệu thường được dùng làm mặt đồng hồ là kính cường lực, kính thường hoặc nhựa.
Mặt hiển thị: Nơi đây sẽ hiển thị các thông số đo của đồng hồ.
Ống chứa áp suất: tương tự như vật liệu làm chân đồng hồ có tác dụng để dòng lưu thể đi vào.
Kim đo: kết nối với bộ phận chuyển động bên trong đồng hồ giúp hiển thị số đo chính xác nhận được.
Bộ chuyển động: bộ phận quan trọng với công dụng đo và đưa ra các số liệu chính xác nhất để hiển thị ở kim dây.
Chân đồng hồ: có rất nhiều loại kết nối ở đây như: nối bích, nối ren, nối clamp. Hoặc một số loại sẽ lắp trực tiếp vào đường ống hoặc gián tiếp thông qua sipon.
1.2. Nguyên lý hoạt động của đồng hồ đo

Thiết kế cơ bản của đồng hồ đo là một ống dẹt có hình dạng giống như dấu chấm hỏi. Phần đầu của ống được bịt kín, đồng thời được liên kết với phần đầu của bánh răng. Khi hoạt động thì áp suất sẽ khiến ống gõ giãn, tác động lên bánh răng, và điều khiển kim đồng hồ quay đến số liệu chỉ áp suất tương ứng.

Trong trường hợp áp suất quá yếu không thể khiến ống giãn nở thì kim sẽ quay về mốc ban đầu.

2. Các loại đồng hồ hiện nay trên thị trường

Đồng hồ đo áp lực thường được sử dụng trong môi trường công nghiệp sản xuất với những máy móc có công suất lớn. Tùy theo từng mục đích lắp đặt mà lựa chọn loại đồng hồ tương ứng nhằm mang đến hiệu suất tốt nhất.

2.1. Bourdon - Loại cơ bản nhất thường gặp

Đây là loại đồng hồ cơ bản được bắt gặp nhiều nhất trong nhà máy sản xuất. Bên cạnh đó còn có được sử dụng cho một số hệ thống phụ trợ như: hệ thống làm mát, hệ thống lò xo, hệ thống chiller,...

Do là loại đồng hồ cơ bản nên Bourdon phù hợp được với hầu hết các lưu chất như: khí gas, dầu, nước,... Hoặc các lưu chất không bị vón cục, tắt nghẽn.

Có hai loại đồng hồ Bourdon thường gặp là đồng hồ có dầu và đồng hồ không dầu. Trong đó đồng hồ có dầu được lắp đặt trên đường ống, còn đồng hồ không dầu được sử dụng ở hầu hết mọi nơi.

2.2. Loại đồng hồ có 3 kim

Đồng hồ có 3 kim thường được dùng nhiều trong các trạm bơm của các nhà máy nhiệt điện, thủy điện, thép, tôn,... Đây là loại đồng hồ có tiếp điểm điện, dùng điện để tự động tắt hoặc mở đồng hồ đo cho các thiết bị đã kết nối sẵn.

Trên thị trường có rất nhiều loại đồng hồ 3 kim điện, tuy nhiên nếu muốn mua đúng sản phẩm chất lượng thì bạn cần chú ý các thông số sau:

Thang đo: 0-6 bar hoặc 0-10kg/cm2
Đường kính mặt đồng hồ: 100mm hoặc 150mm
Kiểu kết nối: Chân sau, chân sau lắp bảng, hoặc chân đứng
Ren kết nối: Ren 21mm, 1/2″ NPT, 1/2″ BSP, hoặc 1/4″ NPT
Số tiếp điểm: 1 tiếp điểm đối với loại 2 kim, hoặc 2 tiếp điểm đối với loại 3 kim
2.3. Dạng màng

Đây là loại đồng hồ dùng để đo các dòng lưu chất có lẫn tạp chất. Do đó đồng hồ áp suất dạng màng thường gặp trong các môi trường công nghiệp tôn thép, hóa chất, nhà máy xử lý chất thải,...

Màng ngăn của loại đồng hồ này có tác dụng ngăn chặn không cho lưu chất vào đồng hồ và ngược lại. Nhằm giúp cách ly môi trường ngoài và môi trường lưu chất.

Có hai loại đồng hồ áp suất dạng màng là nối bích và nối ren. Trong đó dạng nối bích dùng cho môi trường có lẫn nhiều tạp chất. Và dạng nối ren dùng cho môi trường có lẫn ít tạp chất hơn.

Ngoài những loại trên thì còn một số loại đồng hồ đo khác như: áp suất chân không, áp suất hơi, khí nén, điện tử,...

Đồng hồ đo áp suất là sản phẩm không thể thiếu trong môi trường đo lường lưu chất. Với những thông tin được kimthienphu.com chia sẻ ở trên, bạn đã biết rõ hơn về loại đồng hồ này cũng như các mẫu đo áp suất có mặt trên thị trường hiện nay.
